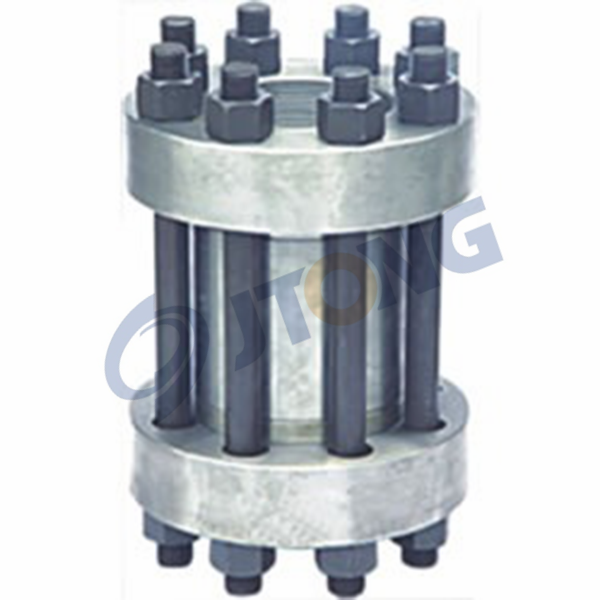

对夹立式止回阀 H72H

对夹立式止回阀 H72H

  • 所属分类:闸截止阀系列
  • 发布日期:2020-09-10 15:42:42
24小时免费咨询热线:15351513002
  • 产品概述

H72H-160、H72H-320 型对夹立式止回阀是一种依靠介质本身的流动而自动启、闭阀瓣并用来阻止介质逆向流动的自动阀门。

主要性能参数

型号

H72H-160

H72H-320

工作压力(MPa)

16.0

32.0

适用温度(℃)

≤200

适用介质

氮氢混合气、氨液、铜氨液、碱液等

材料

法兰、阀盖

碳钢

阀瓣、阀座

不锈钢

弹簧

硅锰钢

O形圈

丁腈橡胶

阀体、双头螺栓

铬钢

螺母

碳钢

立式止回阀价格

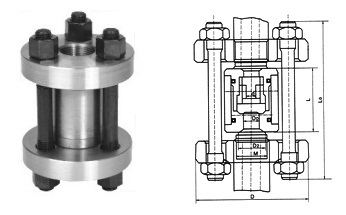

主要外形尺寸

H72H-160对夹立式止回阀

公称通径

尺寸(mm)

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

95

42

12

M24

60

158

4.1

25

105

50

15

M33

65

163

6.9

32

115

62

25

M42

80

180

8.0

40

165

88

32

M52

90

230

15

50

165

88

39

M64

115

265

27

65

200

116

53

M80

140

315

49

80

225

138

60

M100

160

360

88

100

260

160

76

M125

180

420

91

125

300

195

90

M155

200

460

115

150

330

212

120

M175

220

500

145

200

400

250

176

M215

240

570

160

H72H-320对夹立式止回阀

公称通径
DN(mm)

尺寸(mm)

重量
(kg)

D

D1

d

M

L

L1

10

95

42

10

M24

60

155

3.4

15

105

50

12

M33

65

158

4.5

25

115

62

23

M42

80

180

7.3

32

135

70

29

M48

90

200

8.7

40

165

88

34

M52

115

255

17

50

200

116

53

M80

140

300

30

65

225

138

60

M100

160

345

56

80

260

160

68

M125

180

410

92

100

300

195

85

M155

200

470

109

125

330

212

120

M175

220

510

135

150

400

250

135

M215

240

570

160

200

480

320

176

M265

280

670

180
